GPTMap油藏自动绘图软件
产品概述
GPTMap是CoRes一体化油藏协同工作平台中的面向精细地质研究的油藏自动绘图软件，可以直接利用I-GeoSeis、GPTLog等软件的构造、地层研究成果数据，自动绘制地质图件，进行构造、沉积相及储层综合评价，并为后续的地质建模GPTModel提供数据基础和图形成果。
GPTMap基于层面和剖面进行储层二维研究与矢量成图，具备自动成图和交互编辑的功能。可满足静态地质图件和生产动态图件的绘制需要，为精细地质研究工作和油藏动态分析提供实用、易用的绘图工具。实现了数据和图形的统一，真正体现了“数据就是图形，图形就是数据”的绘图理念，提高了工作效率。
功能简介
地层对比及构造成图
· 单井地层综合柱状图
· 地层对比剖面图
· 平面构造分析及成图
· 地层综合剖面图
沉积相图
· 单井沉积相综合柱状图
· 平面相分析及成图
· 剖面相分析及成图
物性参数图
· 储层参数分析及成图
· 非均值性研究及成图
· 流体分布研究及成图
储量计算
· 储量计算
· 储量综合图
1.为油藏研究全过程提供高效、直观的图形展示和研究工具
可自动生成多种地质图件，包含构造、沉积相、砂体分布、生产现状、地层对比及砂体连通、油藏剖面或综合剖面图、栅状图、统计图等，基本涵盖了地质研究中的所有图件绘制及解释研究。
2.多种地质约束成图
井震结合生成构造图，沉积相约束生成砂厚等值线图，含油面积约束生成有效厚度图，砂体连通控制油气水分布展布等，成图件更符合油藏的沉积规律和流体分布规律。
3.方便的图形格式转换和程序接口等辅助工具
提供格式转换、图形清绘、接口程序等辅助工具，实现图形的有效利用及不同软件间图形数据的交换。用户无需编程就可“画”出需要的程序实现数据计算和任意图元显示。
技术特色
多种类型图件一键批量自动生成技术
采用方便快捷的图形模板，快速自动绘制地质研究中需要的平面图、柱状图、剖面图、栅状图、统计图5大类，22个子类，并可保存图版。通过图版调用，一键批量生成同类图件，缩短综合地质研究周期，使得油藏描述工作更加专业和高效。
多种类型图件一键批量自动生成技术
以沉积相研究为中心，从不同角度识别和刻画砂体和相带的空间分布，综合分析绘制沉积相带图，实现了沉积相研究成果的井点、剖面和平面三位一致性。
单井相分析：通过单井相分析，利用区沉积环境，确定沉积亚相、微相类型。进行岩电分析，建立微相类型与测井曲线形态及组合之间的对应关系。
剖面相分析：利用单井相解释结果，完成各个方向沉积相剖面，结合物源方向和多期次间的沉积演化与叠置关系，验证、调整单井相解释结果，保证了沉积相剖面变化的合理性。
平面相分析：通过单井相，结合沉积模式、物源方向、河道宽度、连通关系等信息自动勾绘沉积相带，并可根据沉积相类型在不同的相带自动充填不同的颜色和矢量符号。
地震地质约束的砂体等值线生成技术
测井数据作为硬数据，地震数据作为软数据，同时考虑沉积相的地质信息对储集物性参数的控制，是一项地质特征与成图算法紧密结合的井间储层参数预测技术。

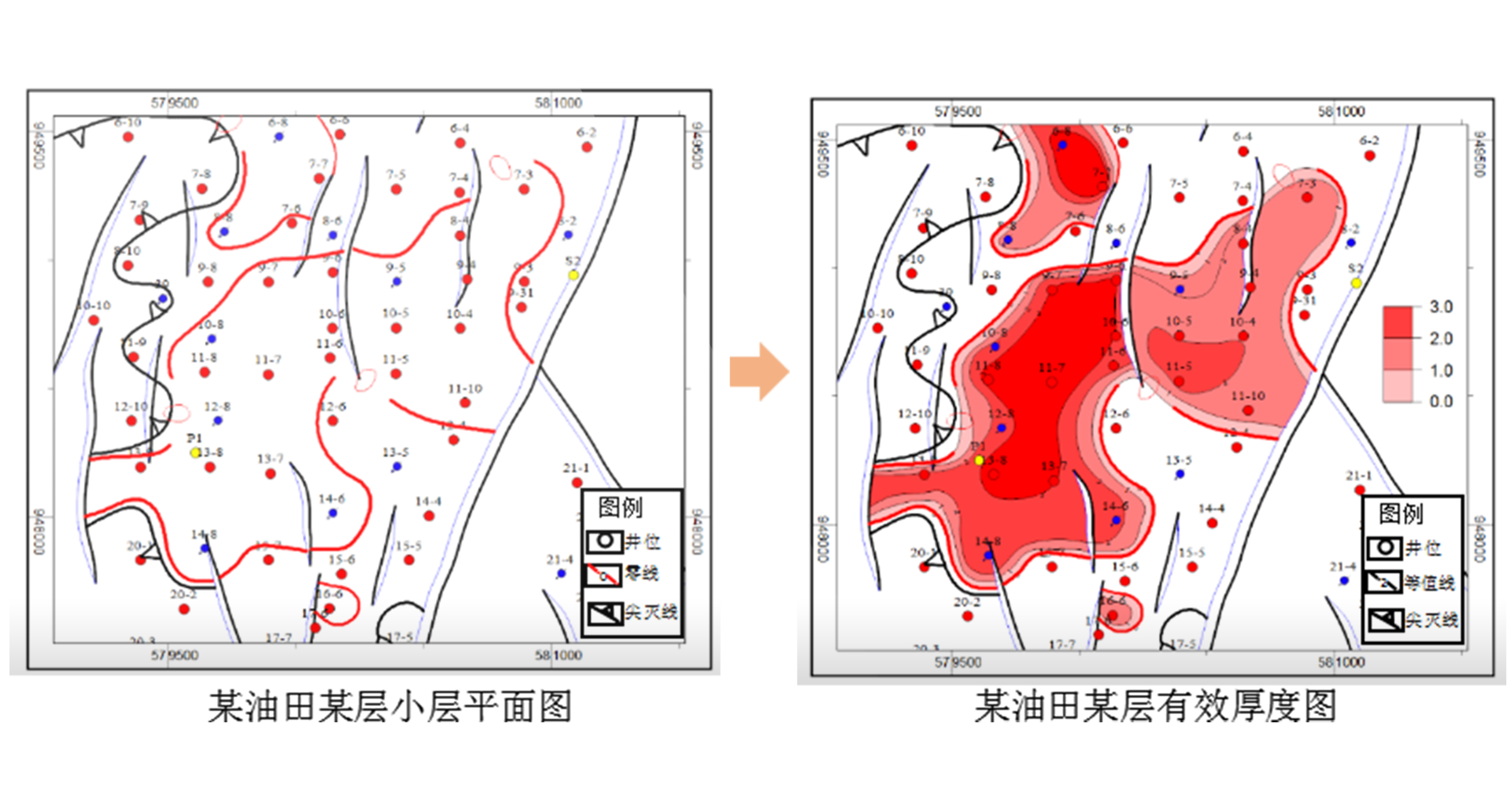

砂体和油水边界共同约束的油气藏厚度等值线生成技术
通过砂体分布、油水分布图控制生成有效厚度图，可以很好的反映油砂体的主要延伸方向、长度、形状、厚度、面积等储层物性参数，使得储层预测结果更准确。
静态研究与动态分析相结合技术
支持对油田静态数据和动态数据的管理，利用油水井生产、动态或生产测试等资料绘制开采现状、油层压力等图件；并参考动态图件，修订完善如砂体厚度、油层厚度等静态图，满足油田开发动态研究静态、动态一体化的需要。

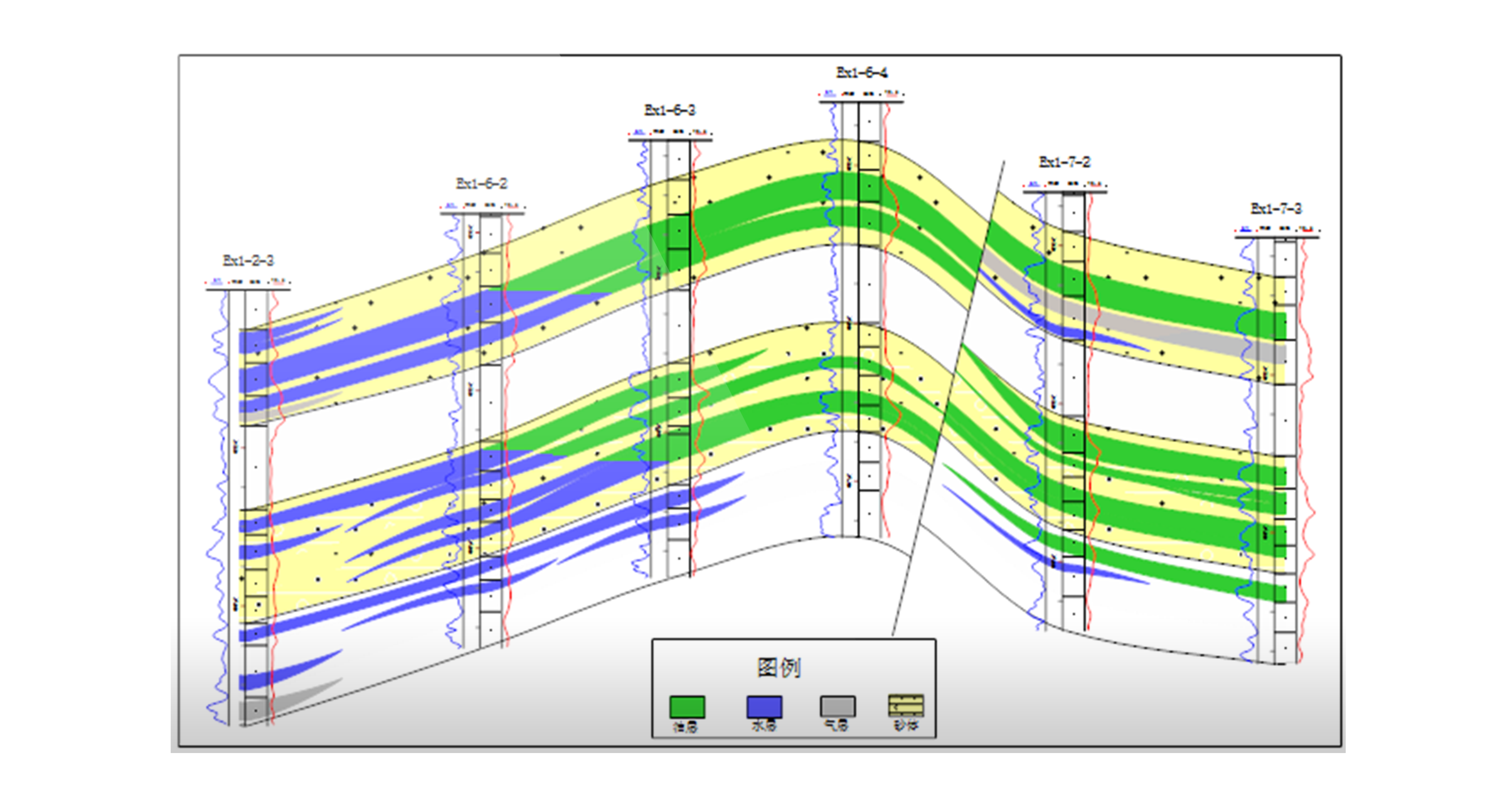

剖面图综合地质信息研究技术
支持自动生成地层对比图、砂体连通图、油藏剖面图，同时提供灵活易用的交互编辑功能如地层划分与对比、砂体交互对比及连通解释、砂体形态自动化编辑、油气水界面及任意断层的添加等，专业性强，可反应砂体的岩性、沉积相及油气水等分布情况，为分析油气分布规律、判断油气藏控制因素、划分油气水系统提供快速、可靠的工具。
